當前位置：HG/T 5633-2019列管式碳化硅換熱器型式主要尺寸及基本參數
發布時間：2021-05-26 23:06:00
HG/T 5633-2019列管式碳化硅換熱器結構型式、主要尺寸、布管數及換熱而積：

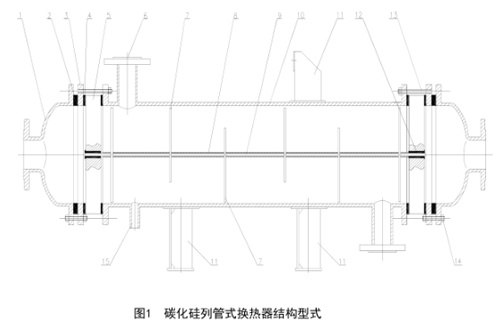

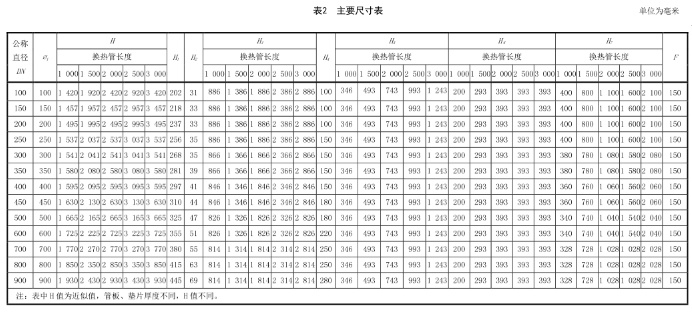

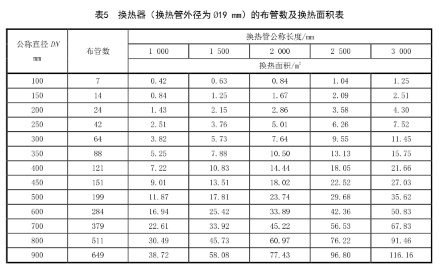

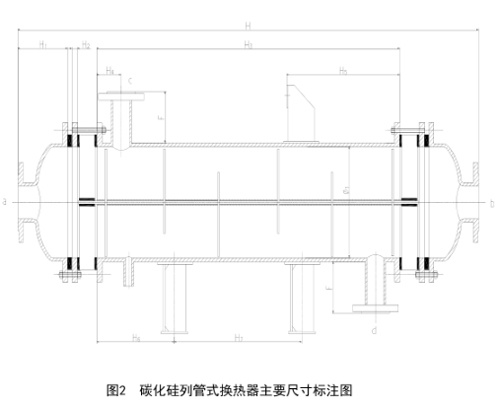

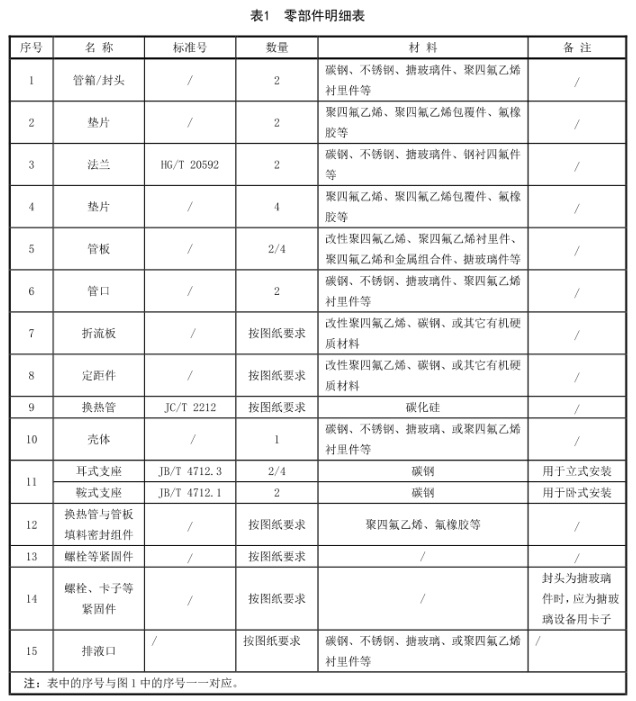

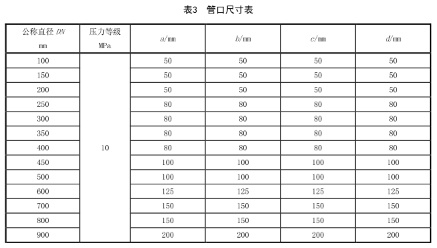

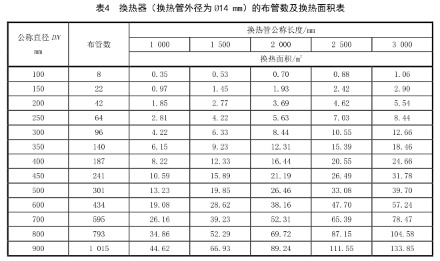

碳化硅換熱器結構型式見圖1,零部件明細表見表1,換熱器主要尺寸標注圖見圖2,主要尺寸表見表2,管口尺寸表見表3,換熱器(換熱管外徑為Φ14 mm)的布管數及換熱面積表見表4,換熱器(換熱管外徑為Φ19 mm)的布管數及換熱面積表見表5。
